Conectores de fios elétricos de alta resistência 10A 4 polos Alemanha
- Papel:
- SO-HA-004-F
- Número de contatos:
- 4
- Corrente nominal:
- 10A
- Condutor de tensão nominal:
- 230/400V
- Nº do pedido:
- 09200042711
- Detalhes da Embalagem:
- Caixas Padrão para Exportação
- Tempo de Entrega:
- Dentro de 7 Dias
- Condições de Pagamento:
- L/C, T/T, Western Union, Paypal
- Capacidade de Fornecimento:
- 100000 pçs por mês

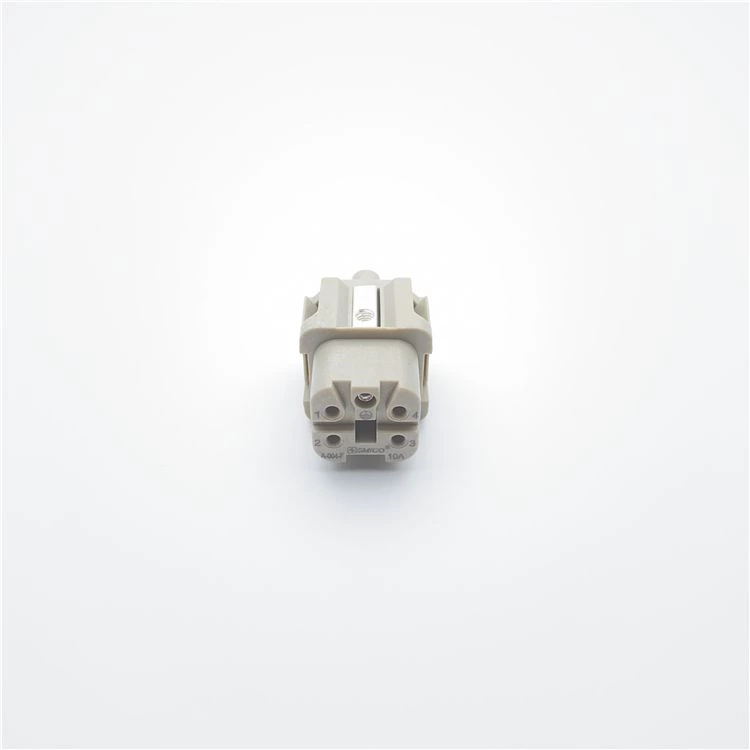

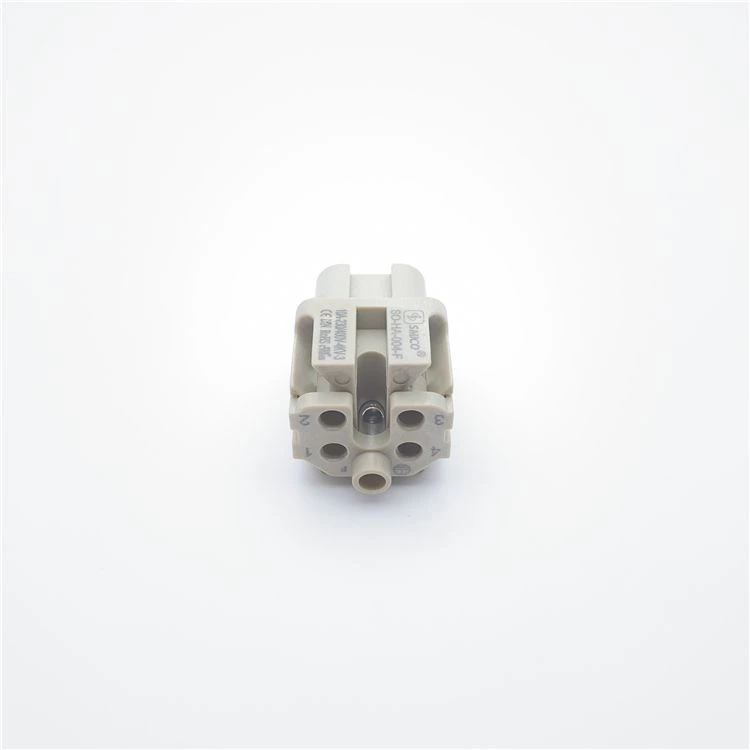

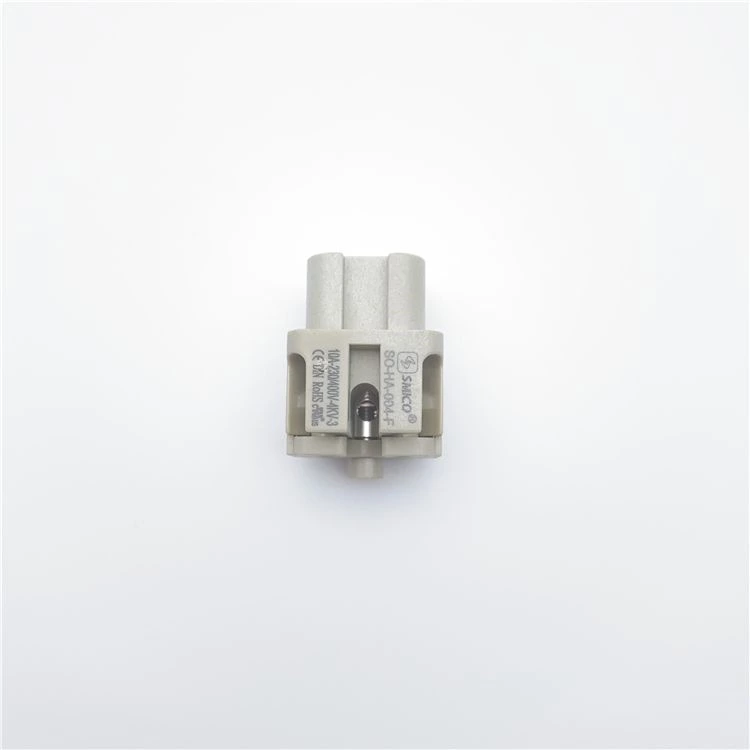

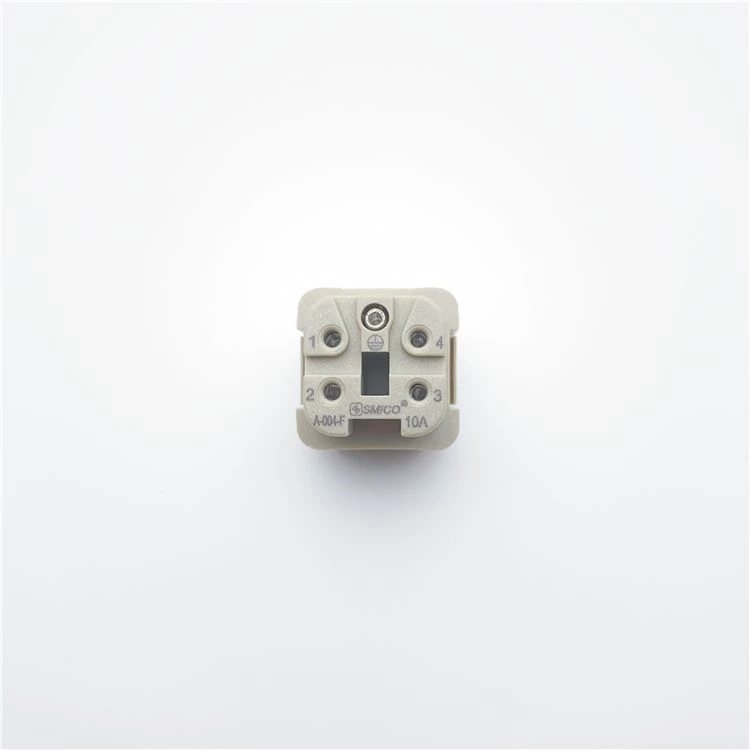

Conectores de fios elétricos de alta resistência 10A 4 polos Alemanha
Conectores de alta resistência (HDCs) -- Fabricante SMICO, desenvolve e projeta conectores de um pólo a 216 pólos, de 5A a 200A
Características dos conectores SMICO para serviço pesado
- Interconexões para energia, sinal e dados
- Bons custos
- Voltagem até 1000V, Amperagem de 5A a 200A
- Aprovações UL, CE, DIN, ROHS
- À prova de vibração
- Tamanhos de postes altos
- IP65 a IP69K
- Resistência à corrosão
- Robusto
4 pólos + PE, 10 A Feale Terminal de parafuso:
| Inserções | Invólucro adequado: 3ACapota/Carcaça |
| Número de contatos | 4 |
| Dados elétricos de acordo com EN 61 984 | |
| ---Corrente nominal | 10A |
| ---Condutor de tensão nominal | 230/400V |
| ---Tensão de impulso nominal | 4 kV |
| ---Grau de poluição | 3 |
| ---ou | 10A 250V 4kV 3 |
| Tensão nominal de acordo com UL | 600V |
| Resistência de isolamento | ≥1010Ω |
| Material | policarbonato |
| Temperaturas limite | -40℃...+125℃ |
| Inflamabilidade de acordo com UL 94 | V0 |
| Vida útil mecânica (ciclos de acasalamento) | ≥500 |
| Contatos | |
| Material | liga de cobre |
| Superfície | banhado a ouro duro |
| banhado a prata dura | |
| Resistência de contato | ≤1mΩ |
| Terminal de parafuso | |
| ---Medidor Wrie | 1,0-2,5 mm2 |
| ---AWG | 18-14 |
| ---Torque de aperto/teste | 0,25 N·m |
O conector de serviço pesado SMICO pode ser compatível com os seguintes conectores intercambiáveis.
Capô e carcaça para H3A.
| Fornecedor | Inserção de plugue | Inserção de soquete |
| SMICO | SO-HA-004-M | SO-HA-004-F |
| H | 09200042611 | 09200042711 |
| ILME | CKM04 | CKF04 |
| TE | ||
| LAPP EPIC | 104310000 | 104320000 |
| FÊNIX | 1585278 | 1585281 |
| MOLEX | ||
| WEIDMULLER | HDC HA 4 MS | HDC HA 4 FS |
| WIELAND | 73.310.0453.0 | 73.300.0453.0 |
| ANFENOL |
Conector SMICO para serviço pesado
Compatível com outras marcas
aceitar OEM/ODM
aceita cores personalizadas: como azul, preto
As peças populares em estoque, prazo de entrega rápido
Embalagem para exportação: embalagem para cada item respectivamente ou embalagem para um conjunto completo
Sem MOQ, exceto o tipo personalizado
Conectores SMICO para serviços pesados Aplicações:
- Máquinas
- Automação
- Robótica
- Ferrovia
- Distribuição de Energia
- Energia renovável
- Máquinas de construção
- Luz e som profissionais
O conector de alta resistência possui diferentes formas de conexão, as configurações de conexão são as seguintes:
- O primeiro passo é conectar o conector de alta resistência
Solte o parafuso com uma chave de fenda, coloque o fio no orifício lateral do inserto e aperte o parafuso
- Etapa 2 Instale a capa superior do conector de alta resistência
Use uma chave de fenda para desparafusar o parafuso de fixação do corpo da inserção, coloque o corpo da inserção na carcaça superior e, em seguida, aperte o parafuso de fixação
- O terceiro passo é instalar a carcaça inferior do conector de alta resistência
Use o mesmo método para fixar a concha inferior e insira a concha superior e a concha inferior com o corpo inserido uma na outra.
