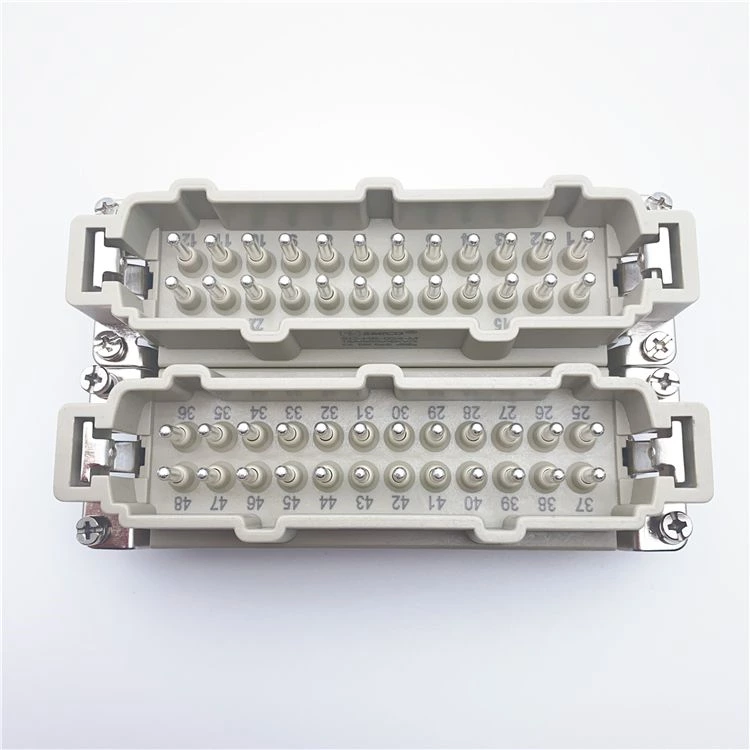

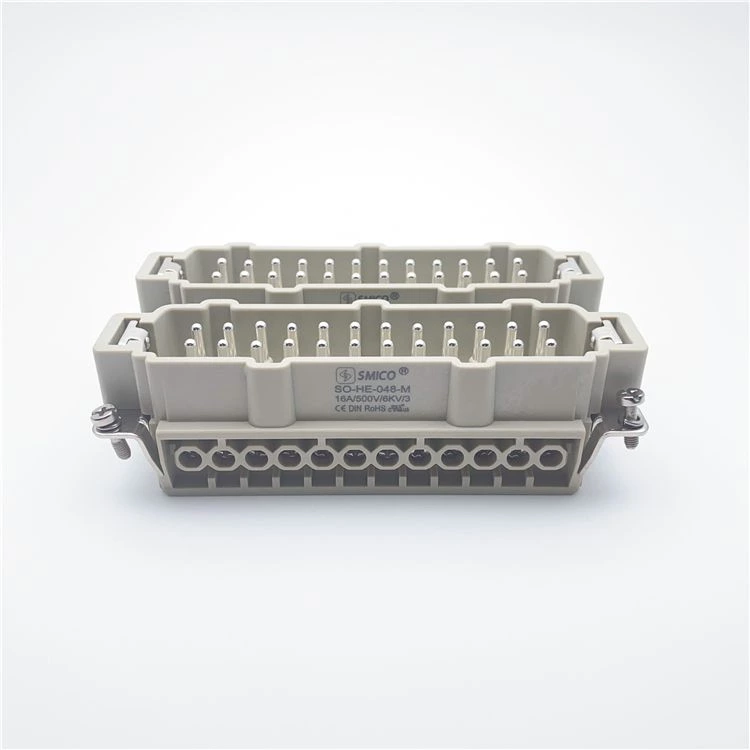

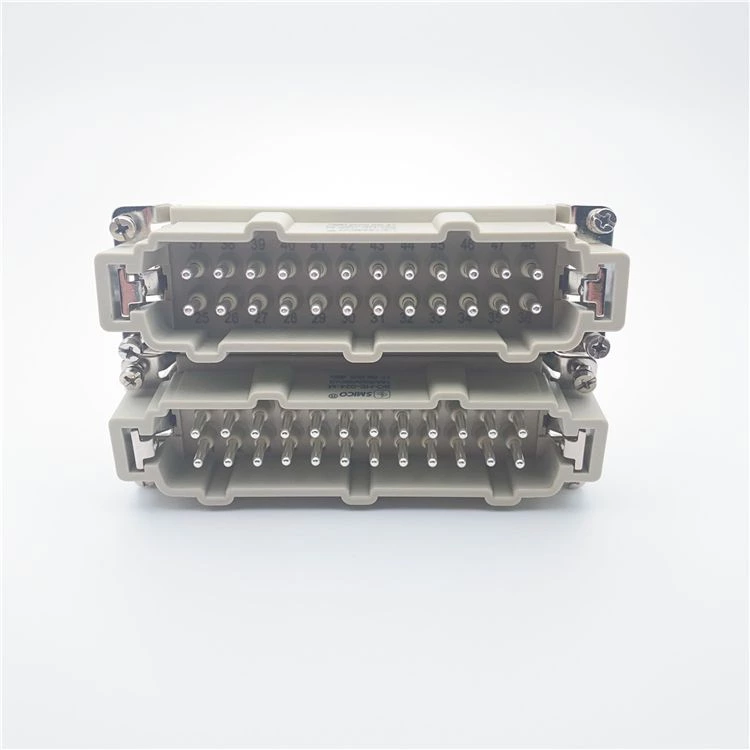

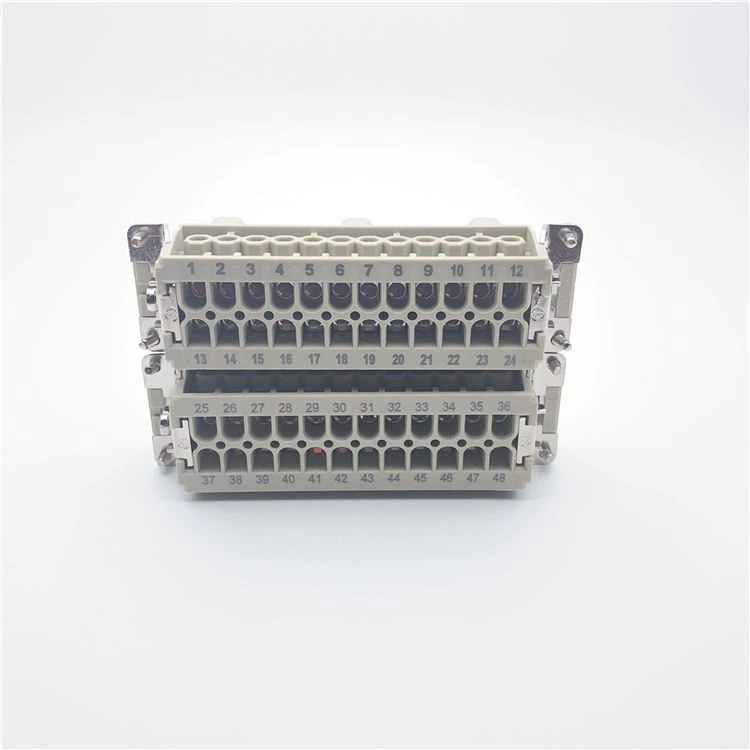

Conectores elétricos automotivos HE-048 48 pinos machos inserções IP65 uso para robort
- Papel:
- SO-HE-048-M
- Número de contatos:
- 48 PIN
- Corrente nominal:
- 16A
- Condutor de tensão nominal:
- 500V
- Certificação de Produto:
- UL CUL CE ROHS DMT IEC-61984
- Nº do pedido:
- 09330242611
- Detalhes da Embalagem:
- Caixas Padrão para Exportação
- Tempo de Entrega:
- Dentro de 7 Dias
- Condições de Pagamento:
- L/C, T/T, Western Union, Paypal
- Capacidade de Fornecimento:
- 100000 pçs por mês
| Inserções | Invólucro adequado: 48BCapa/Carcaça |
| Número de contatos | 48 |
| Dados elétricos de acordo com EN 61 984 | |
| ---Corrente nominal | 16A |
| ---Condutor de tensão nominal | 500V |
| ---Tensão de impulso nominal | 6 kV |
| ---Grau de poluição | 3 |
| ---Grau de poluição 2 também | 16A 400/690V 6kV 2 |
| Tensão nominal de acordo com UL/CSA | 600V |
| Resistência de isolamento | ≥1010Ω |
| Material | policarbonato |
| Temperaturas limite | -40℃...+125℃ |
| Inflamabilidade de acordo com UL 94 | V0 |
| Vida útil mecânica (ciclos de acasalamento) | ≥500 |
| Contatos | |
| Material | liga de cobre |
| Superfície | banhado a ouro duro |
| banhado a prata dura | |
| Resistência de contato | ≤1mΩ |
| Terminal de parafuso | |
| ---Medidor Wrie | 0,14-2,5 mm2 |
| ---AWG | 26-14 |
| ---Torque de aperto/teste | 0,5 N·m |
| ---Comprimento de decapagem | 7,0 mm |
O conector de serviço pesado SMICO pode ser compatível com os seguintes conectores intercambiáveis.
Capô e carcaça para H48B.
| Fornecedor | Inserção de plugue | Inserção de soquete |
| SMICO | SO-HE-024-M(1-24) SO-HE-048-M(25-48) | SO-HE-024-F(1-24) SO-HE-048-F(25-48) |
| H | 09330242601 09330242611 | 09330242701 09330242711 |
| ILME | CNEM 24 T CNEM 24 TN | CNEF 24 T CNEF 24 TN |
| TE | ||
| LAPP EPIC | 10.1960 10.2040 | 10.1970 10.2050 |
| FÊNIX | 1648296 1584949 | 1648306 1584949 |
| MOLEX | ||
| WEIDMULLER | HDC HE 24 MS HDC HE 24 MS 25-48 | HDC HE 24 FS HDC HE 24 FS 25-48 |
| WIELAND | 70.310.2402.0 70.310.4840.0 | 70.300.2402.0 70.300.4840.0 |
| ANFENOL |
Conectores para Serviços Pesados (HDC) são conectores industriais retangulares projetados para transmitir energia, dados e sinais nas condições mais adversas. Em ambientes com vibrações, risco de poeira, desafios de temperatura e impacto mecânico, nossos conectores HDC oferecem uma solução confiável com gabinetes de alumínio à prova de queda de rochas, com grau de proteção de IP65 a IP69k. Aprovados de acordo com a norma EN/IEC 61984, nossos conectores HDC variam de 10 A a 650 A e estão disponíveis com até 216 contatos.
O portfólio da HDC consiste em:
- Capotas, invólucros e bases: disponíveis em diferentes graus de proteção IP65, IP67, IP68 e IP69k
- Sistemas de contato: variando de 5A a 650A em terminação de parafuso, crimpagem e braçadeira de gaiola
- Inserções: disponíveis em até 216 pinos em um conector para crimpagem, terminação de parafuso ou braçadeira de gaiola
