Conector retangular de alta resistência HEEE-020-FC de 20 pinos, conector de crimpagem de 16 A
- Papel:
- SO-HEEE-020-FC
- Número de contatos:
- 20 PINOS
- Corrente nominal:
- 16A
- Condutor de tensão nominal:
- 500V
- Certificação de Produto:
- UL CUL CE ROHS DMT
- Detalhes da Embalagem:
- Caixas Padrão para Exportação
- Tempo de Entrega:
- Dentro de 7 Dias
- Condições de Pagamento:
- L/C, T/T, Western Union, Paypal
- Capacidade de Fornecimento:
- 100000 pçs por mês

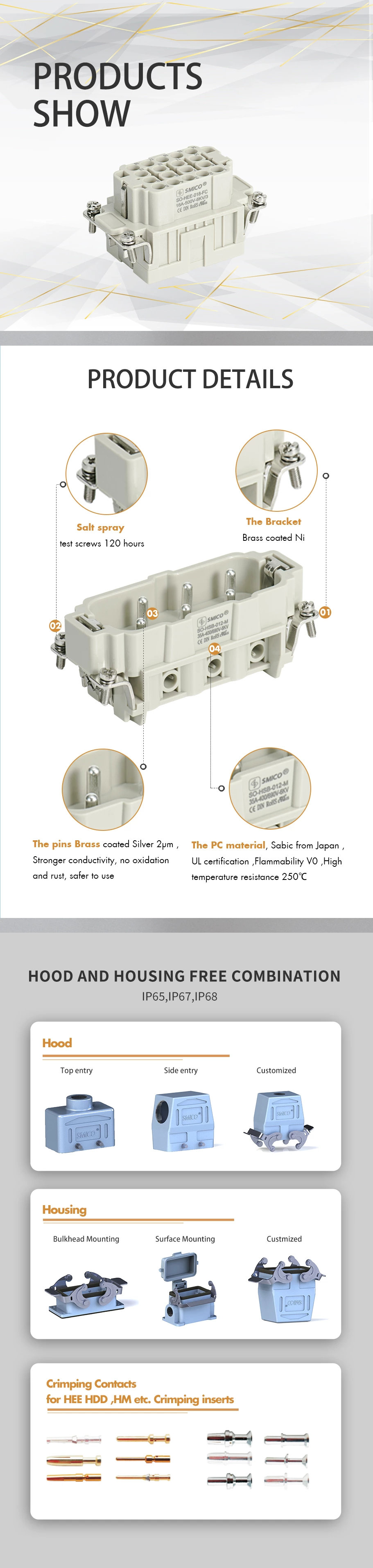

Conector retangular de alta resistência HEEE-020-FC de 20 pinos, conector de crimpagem de 16 A
O conector retangular HEEE de 20 pinos para serviços pesados é amplamente utilizado em máquinas de construção, máquinas têxteis, máquinas de embalagem e impressão, máquinas de tabaco, etc.
20 polos + PE, 16A, inserção fêmea de crimpagem:
| Inserções | Invólucro adequado: 10BCapa/Carcaça |
| Número de contatos | 20 |
| Dados elétricos de acordo com EN 61 984 | |
| ---Corrente nominal | 16A |
| ---Condutor de tensão nominal | 500V |
| ---Tensão de impulso nominal | 6 kV |
| ---Grau de poluição | 3 |
| ---Grau de poluição 2 também | 16A 830V 8kV 2 |
| Tensão nominal de acordo com UL/CSA | 600V |
| Resistência de isolamento | ≥1010Ω |
| Material | policarbonato |
| Temperaturas limite | -40℃...+125℃ |
| Inflamabilidade de acordo com UL 94 | V0 |
| Vida útil mecânica (ciclos de acasalamento) | ≥500 |
| Contatos | |
| Material | liga de cobre |
| Superfície | banhado a ouro duro |
| banhado a prata dura | |
| Resistência de contato | ≤1mΩ |
| Terminal de crimpagem | |
| ---Medidor Wrie | 0,14-4,0 mm2 |
| ---AWG | 26-12 |
| ---Comprimento de decapagem | 7,5 mm |
O conector de serviço pesado SMICO pode ser compatível com os seguintes conectores intercambiáveis.
Capô e carcaça para H10B.
| Fornecedor | Inserção de plugue | Inserção de soquete |
| SMICO | SO-HEE-018-MC | SO-HEE-018-FC |
| H | 09320183001 | 09320183101 |
| ILME | ||
| TE | ||
| LAPP EPIC | 10.1824C0 | 10.1834C0 |
| FÊNIX | 1584716 | 1584729 |
| MOLEX | ||
| WEIDMULLER | HDC HEE 18 MC | HDC HEE 18 FC |
| WIELAND | 70.810.1056.0 | 70.800.1856.0 |
| ANFENOL |
Conectores de alta resistência são especialmente projetados e aplicados para atender aos requisitos de condições ambientais adversas.
As principais áreas de aplicação são automação industrial, fabricação de equipamentos e construção de sistemas industriais, bem como tecnologia da informação e controle.
Esses produtos são amplamente utilizados em máquinas, sistemas industriais e equipamentos de transmissão. Com o profundo desenvolvimento da automação industrial, surgiram mais inovações em produtos mecânicos. Por exemplo, muitos produtos foram modularizados e expandidos de acordo com as necessidades da aplicação. O uso de conectores de plugue para aviação de alta resistência, incluindo módulos pneumáticos e módulos de alta corrente, não só proporciona uma conexão rápida e sem barreiras entre dispositivos modulares, como também garante a transmissão de sinais e o fornecimento de energia.
