HK-012/2 combinação de ponteira para conector de alta resistência 09320123001

Papel:
SO-HK-012/2-MC
Número de contatos:
pinos 12/2
Corrente nominal:
40/10A
Condutor de tensão nominal:
690/250V
Certificação de Produto:
UL CUL CE ROHS DMT
Nº do pedido:
09320123001
Detalhes da Embalagem:
Caixas Padrão para Exportação
Tempo de Entrega:
Dentro de 7 Dias
Condições de Pagamento:
L/C, T/T, Western Union, Paypal
Capacidade de Fornecimento:
100000 pçs por mês
Descarregar PDF

HK-012/2 combinação de ponteira para conector de alta resistência 09320123001

HK-012/2 combinação de ponteira para conector de alta resistência 09320123001

O conector retangular para serviços pesados da série HK conecta a área de energia e sinal.
Possui pinos diferentes para eles, uma variedade de combinações, adequadas para diferentes necessidades.
Possui HK-004/0,HK-004/2,HK-004/8,HK-008/24,HK-006/36 etc.

12+2 polos + PE, terminal de crimpagem fêmea 40/10A:

Inserções Invólucro adequado: 16BCapa/Carcaça
Número de contatos 12/2+PE
Dados elétricos de acordo com EN 61 984
Área de poder
---Corrente nominal 40A
---Tensão nominal 690V
---Tensão de impulso nominal 8 kV
---Grau de poluição 3
Área de sinal
---Corrente nominal 10A
---Tensão nominal 250V
---Tensão de impulso nominal 4 kV
---Grau de poluição 3
Tensão nominal de acordo com UL/CSA 600/300V
Resistência de isolamento ≥1010Ω
Material policarbonato
Temperaturas limite -40℃...+125℃
Inflamabilidade de acordo com UL 94 V0
Vida útil mecânica (ciclos de acasalamento) ≥500
Contatos
Contatos de energia
---Material liga de cobre
---Superfície banhado a prata dura
banhado a ouro duro
---Resistência de contato ≤1mΩ
---Terminal de crimpagem
------mm² 1,5-6 mm²
------AWG 16-10
Contatos de sinal
---Material liga de cobre
---Superfície banhado a prata dura
banhado a ouro duro
---Resistência de contato ≤3mΩ
---Terminal de crimpagem
------mm² 0,14-2,5 mm²
------AWG 26-14

O conector de serviço pesado SMICO pode ser compatível com os seguintes conectores intercambiáveis.

Capô e carcaça para H16B.

Fornecedor Inserção de plugue Inserção de soquete
SMICO SO-HK-006/36-M SO-HK-006/36-F
H 09380423001 09380423101
ILME CXM 6/36 CXF 6/36
TE T2120422101-000 T2120422201-000
LAPP EPIC
FÊNIX
MOLEX
WEIDMULLER HDC S6/36 MC HDC S6/36 FC
WIELAND 72.713.4253.0 72.703.4253.0
ANFENOL

HK-012/2 combinação de ponteira para conector de alta resistência 09320123001

HK-012/2 combinação de ponteira para conector de alta resistência 09320123001

Conector SMICO para serviço pesado

  • Compatível com outras marcas

  • aceitar OEM/ODM

  • aceita cores personalizadas: como azul, preto

  • As peças populares em estoque, prazo de entrega rápido

  • Embalagem para exportação: embalagem para cada item respectivamente ou embalagem para um conjunto completo

  • Sem MOQ, exceto o tipo personalizado

HK-012/2 combinação de ponteira para conector de alta resistência 09320123001

Conectores SMICO para serviços pesados Aplicações:

  • Máquinas
  • Automação
  • Robótica
  • Ferrovia
  • Distribuição de Energia
  • Energia renovável
  • Máquinas de construção
  • Luz e som profissionais

HK-012/2 combinação de ponteira para conector de alta resistência 09320123001HK-012/2 combinação de ponteira para conector de alta resistência 09320123001

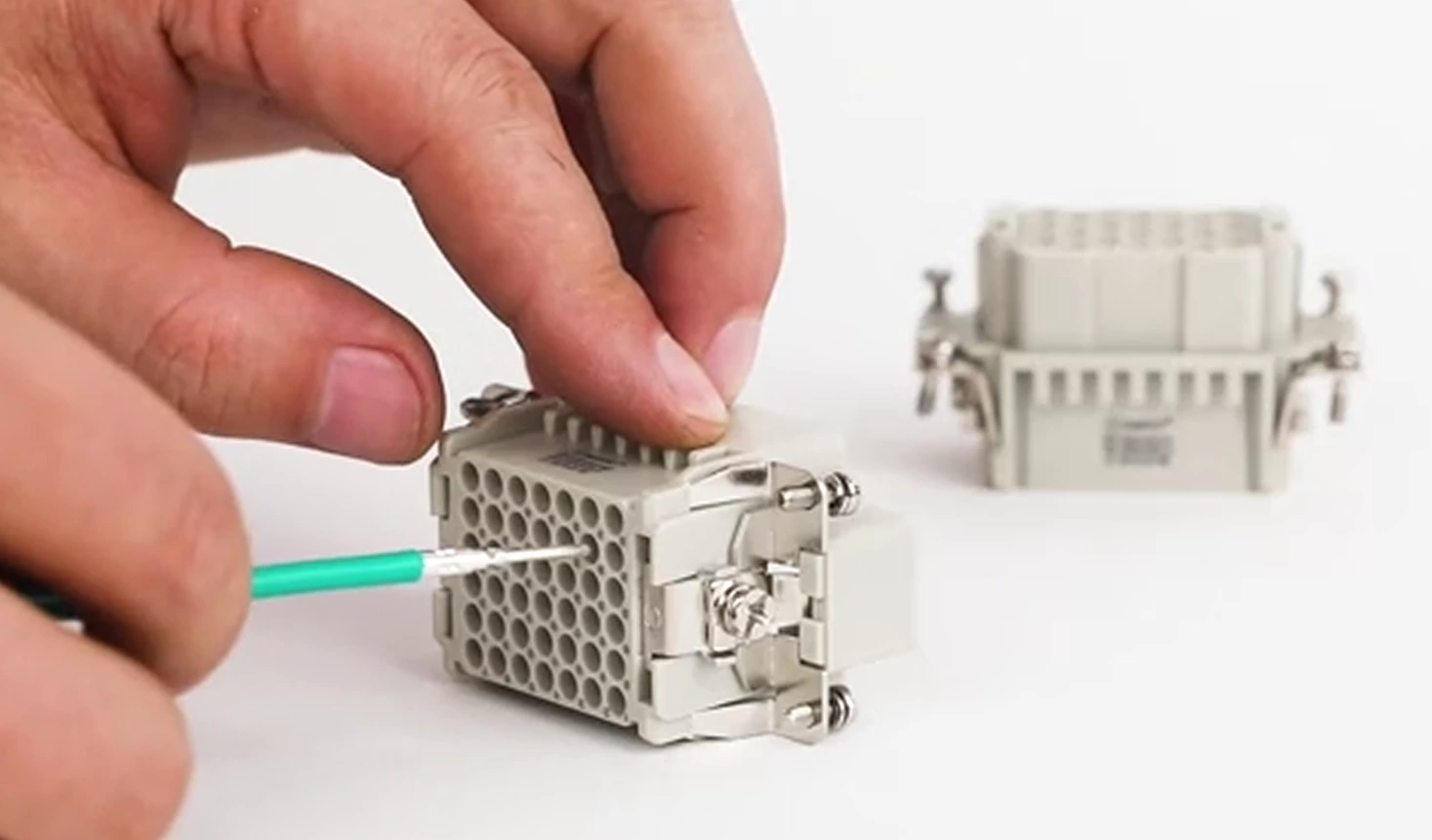

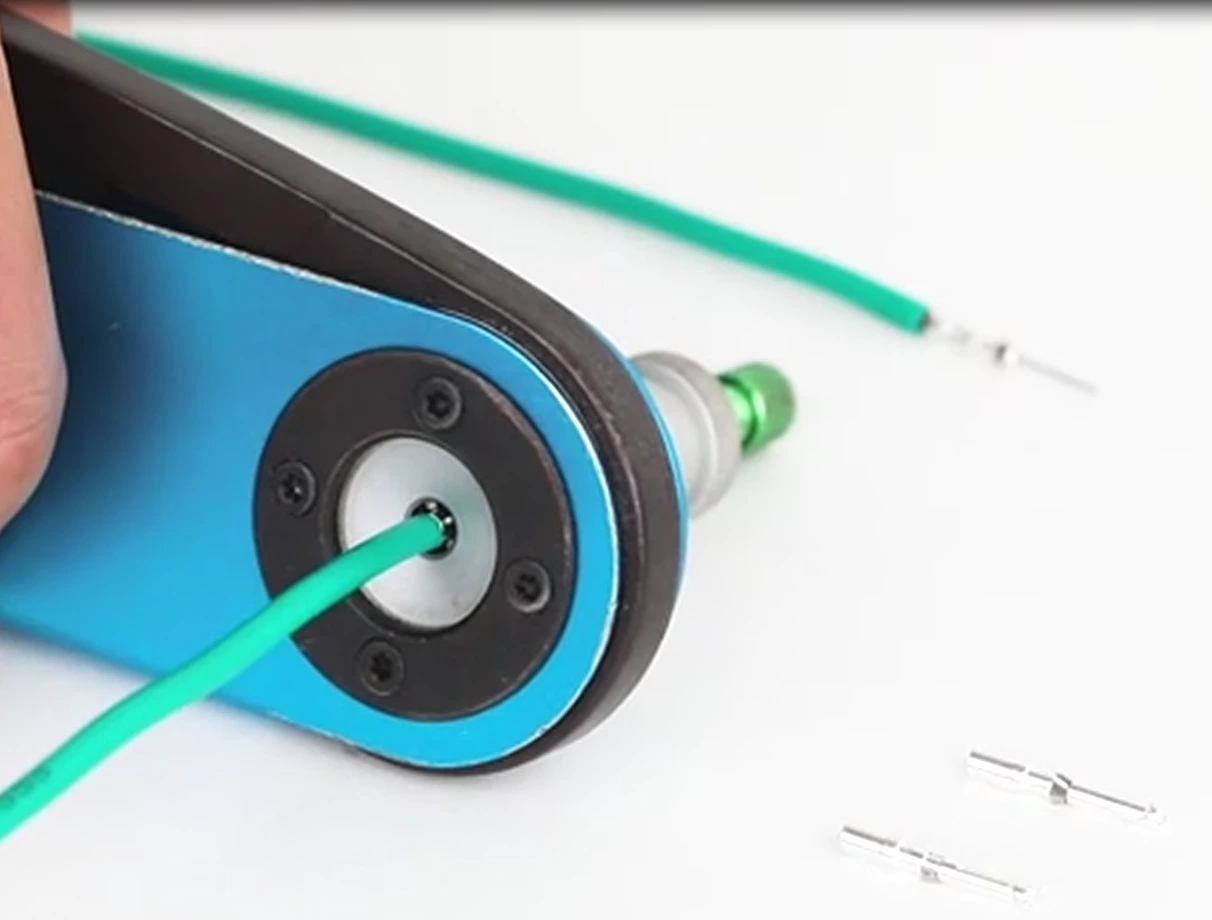

Perguntas: Como conectar o contato de crimpagem do conector de alta resistência? São necessárias ferramentas?

Resposta: Sim, verifique o vídeo a seguir, são necessárias as ferramentas: ferramenta de crimpagem para conectar o fio e ferramenta de remoção para empurrar os contatos de crimpagem.
