Conectores de 16 pinos para serviço pesado HE-016-F 16A 500V conector industrial terminal de parafuso 09330162701
- Papel:
- SO-HE-016-F
- Número de contatos:
- 16
- Corrente nominal:
- 16A
- Condutor de tensão nominal:
- 500V
- Certificação de Produto:
- UL CUL CE ROHS DMT IEC-61984
- Nº do pedido:
- 09330162701
- Detalhes da Embalagem:
- Caixas Padrão para Exportação
- Tempo de Entrega:
- Dentro de 7 Dias
- Condições de Pagamento:
- L/C, T/T, Western Union, Paypal
- Capacidade de Fornecimento:
- 100000 pçs por mês

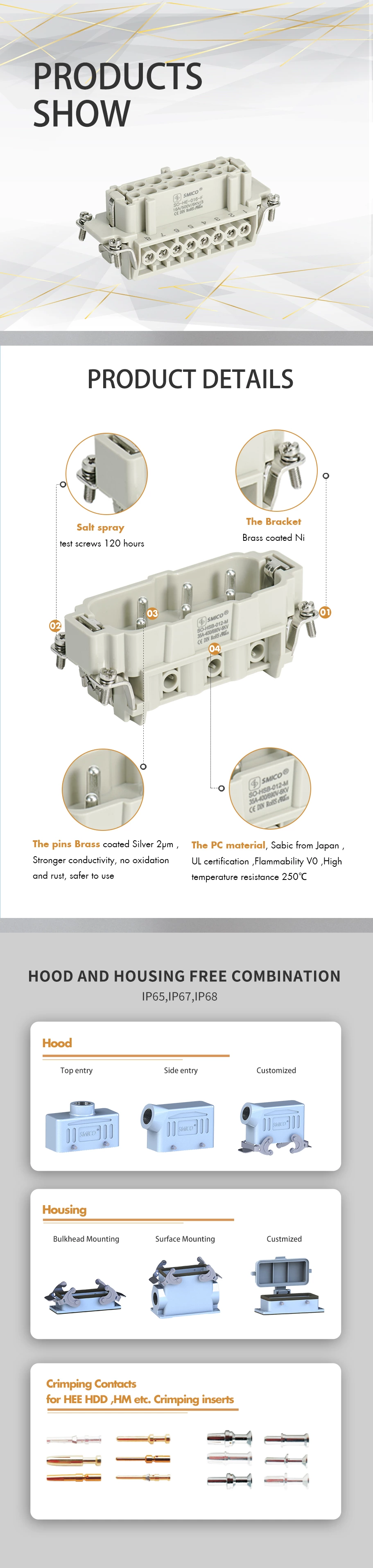

Conectores de 16 pinos para serviço pesado HE 016 F 16A 500V conector industrial terminal de parafuso
16 polos + PE, 16A, parafuso fêmea de inserção
| Inserções | Invólucro adequado: 16BCapa/Carcaça |
| Número de contatos | 16 |
| Dados elétricos de acordo com EN 61 984 | |
| ---Corrente nominal | 16A |
| ---Condutor de tensão nominal | 500V |
| ---Tensão de impulso nominal | 6 kV |
| ---Grau de poluição | 3 |
| ---Grau de poluição 2 também | 16A 400/690V 6kV 2 |
| Tensão nominal de acordo com UL/CSA | 600V |
| Resistência de isolamento | ≥1010Ω |
| Material | policarbonato |
| Temperaturas limite | -40℃...+125℃ |
| Inflamabilidade de acordo com UL 94 | V0 |
| Vida útil mecânica (ciclos de acasalamento) | ≥500 |
| Contatos | |
| Material | liga de cobre |
| Superfície | banhado a ouro duro |
| banhado a prata dura | |
| Resistência de contato | ≤1mΩ |
| Terminal de parafuso | |
| ---Medidor Wrie | 0,14-2,5 mm2 |
| ---AWG | 26-14 |
| ---Torque de aperto/teste | 0,5 N·m |
| ---Comprimento de decapagem | 7,0 mm |
O conector de serviço pesado SMICO pode ser compatível com os seguintes conectores intercambiáveis.
Capô e carcaça para H16B.
| Fornecedor | Inserção de plugue | Inserção de soquete |
| SMICO | SO-HE-016-M | SO-HE-016-F |
| HARTING | 09330162601 | 09330162701 |
| ILME | CNEM 16 T | CNEF 16 T |
| TE | ||
| LAPP EPIC | 10.1940 | 10.1950 |
| FÊNIX | 1648238 | 1648241 |
| MOLEX | ||
| WEIDMULLER | HDC HE 16 MS | HDC HE 16 FS |
| WIELAND | 70.310.1602.0 | 70.300.1602.0 |
| ANFENOL |
A SMICO fornece um portfólio completo de soluções que podem facilmente satisfazer os diversos requisitos de conexão e espaço em aplicações de máquinas.
• HMN
-
— Design modular
-
— Fácil para configuração de interface
-
— Solução integrada para transmissão de energia, sinal e dados
• Série HE/HA/HD
-
— Ampla gama de versões diferentes em relação à quantidade de pinos, tamanho do conector, capacidade para requisitos de corrente e tensão
-
— Ampla gama de contatos disponíveis com diferentes revestimentos
-
— Capotas e invólucros com revestimento ou proteção EMC para atender a vários requisitos de soluções
