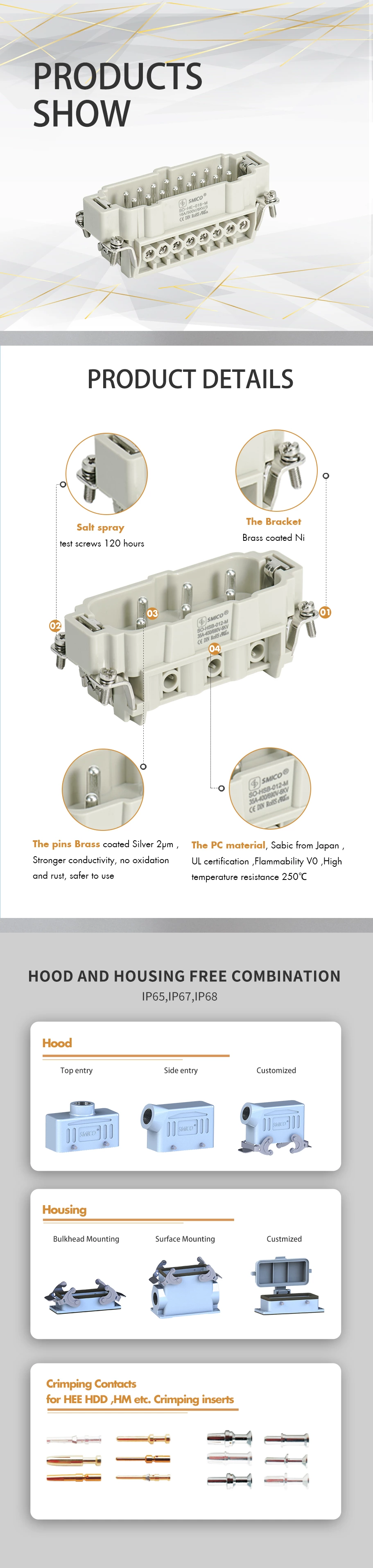

Conector industrial HE-016-MSB para serviços pesados, terminal de mola 16A 16 pinos
- Papel:
- SO-HE-016-MSB
- Número de contatos:
- 16
- Corrente nominal:
- 16A
- Condutor de tensão nominal:
- 500V
- Certificação de Produto:
- UL CUL CE ROHS DMT IEC-61984
- Detalhes da Embalagem:
- Caixas Padrão para Exportação
- Tempo de Entrega:
- Dentro de 7 Dias
- Condições de Pagamento:
- L/C, T/T, Western Union, Paypal
- Capacidade de Fornecimento:
- 100000 pçs por mês
Conector industrial HE-016-MSB para serviços pesados, terminal de mola 16A 16 pinos
Conectores de serviço pesado conector industrial 16 pinos, HE-016-MSB pode em vez de tomada industrial, tomada redonda, tomada de aviação e uso em mais ambientes
O portfólio da HDC consiste em:
- Capotas, invólucros e bases: disponíveis em diferentes graus de proteção IP65, IP67, IP68 e IP69k
- Sistemas de contato: variando de 5A a 650A em terminação de parafuso, crimpagem e braçadeira de gaiola
- Inserções: disponíveis em até 216 pinos em um conector para crimpagem, terminação de parafuso ou braçadeira de gaiola
16 polos + PE, 16A, inserção fêmea de mola
| Inserções | Invólucro adequado: 16BCapa/Carcaça |
| Número de contatos | 16 |
| Dados elétricos de acordo com EN 61 984 | |
| ---Corrente nominal | 16A |
| ---Condutor de tensão nominal | 500V |
| ---Tensão de impulso nominal | 6 kV |
| ---Grau de poluição | 3 |
| ---Grau de poluição 2 também | 16A 400/690V 6kV 2 |
| Tensão nominal de acordo com UL/CSA | 600V |
| Resistência de isolamento | ≥1010Ω |
| Material | policarbonato |
| Temperaturas limite | -40℃...+125℃ |
| Inflamabilidade de acordo com UL 94 | V0 |
| Vida útil mecânica (ciclos de acasalamento) | ≥500 |
| Contatos | |
| Material | liga de cobre |
| Superfície | banhado a ouro duro |
| banhado a prata dura | |
| Resistência de contato | ≤1mΩ |
| Terminal de parafuso | |
| ---Medidor Wrie | 0,14-2,5 mm2 |
| ---AWG | 26-14 |
| ---Torque de aperto/teste | 0,5 N·m |
| ---Comprimento de decapagem | 7,0 mm |
O conector de serviço pesado SMICO pode ser compatível com os seguintes conectores intercambiáveis.
Capô e carcaça para H16B.
| Fornecedor | Inserção de plugue | Inserção de soquete |
| SMICO | SO-HE-016-M | SO-HE-016-F |
| Harting | 09330162601 | 09330162701 |
| ILME | CNEM 16 T | CNEF 16 T |
| TE | ||
| LAPP ÉPICO | 10.1940 | 10.1950 |
| FÊNIX | 1648238 | 1648241 |
| MOLEX | ||
| WEIDMULLER | HDC HE 16 MS | HDC HE 16 FS |
| WIELAND | 70.310.1602.0 | 70.300.1602.0 |
| ANFENOL |
Aplicações
- Máquinas
- Automação
- Robótica
- Ferrovia
- Distribuição de Energia
- Energia renovável
- Máquinas de construção
- Luz e som profissionais
