Conectores de alimentação elétrica de crimpagem macho 20 pinos HEEE-020-MC
- Papel:
- SO-HEEE-020-MC
- Número de contatos:
- 20 pinos
- Corrente nominal:
- 16A
- Condutor de tensão nominal:
- 500V
- Certificação de Produto:
- UL CUL CE ROHS DMT
- Detalhes da Embalagem:
- Caixas Padrão para Exportação
- Tempo de Entrega:
- Dentro de 7 Dias
- Condições de Pagamento:
- L/C, T/T, Western Union, Paypal
- Capacidade de Fornecimento:
- 100000 pçs por mês

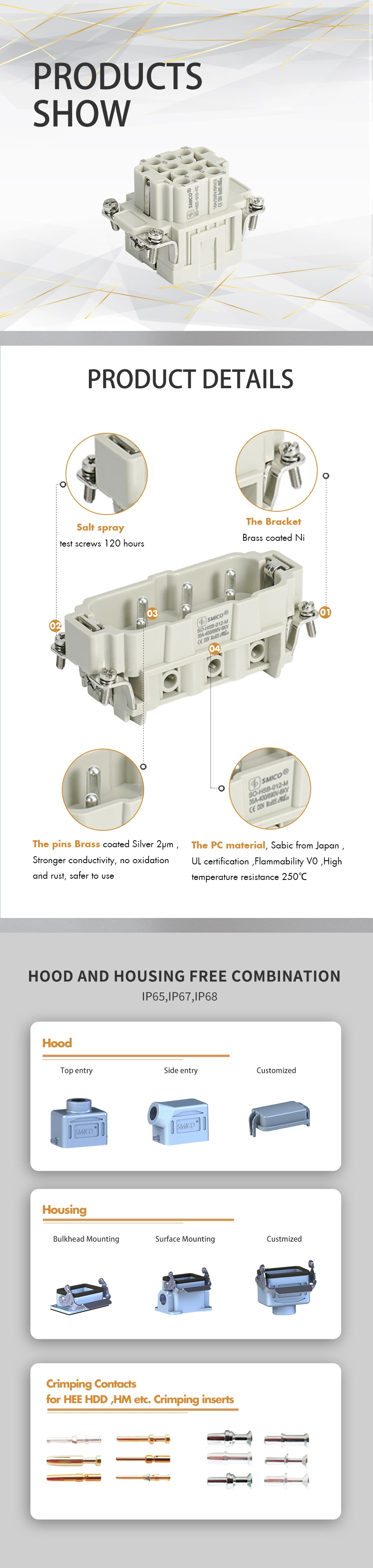

Conectores de alimentação elétrica de crimpagem macho 20 pinos HEEE-020-MC
Conectores de alimentação elétrica de crimpagem macho de 20 pinos série HEEE para alimentação de 16A 500V, em ou abaixo disso todos podem usar e crimpagem tipo cada instalação, precisa usar as ferramentas para crimpagem
20 polos+PE,16A,inserção macho de crimpagem:
| Inserções | Invólucro adequado: 6BCapa/Carcaça |
| Número de contatos | 20 |
| Dados elétricos de acordo com EN 61 984 | |
| ---Corrente nominal | 16A |
| ---Condutor de tensão nominal | 500V |
| ---Tensão de impulso nominal | 6 kV |
| ---Grau de poluição | 3 |
| ---Grau de poluição 2 também | 16A 830V 8kV 2 |
| Tensão nominal de acordo com UL/CSA | 600V |
| Resistência de isolamento | ≥1010Ω |
| Material | policarbonato |
| Temperaturas limite | -40℃...+125℃ |
| Inflamabilidade de acordo com UL 94 | V0 |
| Vida útil mecânica (ciclos de acasalamento) | ≥500 |
| Contatos | |
| Material | liga de cobre |
| Superfície | banhado a ouro duro |
| banhado a prata dura | |
| Resistência de contato | ≤1mΩ |
| Terminal de crimpagem | |
| ---Medidor Wrie | 0,14-4,0 mm2 |
| ---AWG | 26-12 |
| ---Comprimento de decapagem | 7,5 mm |
O conector de serviço pesado SMICO pode ser compatível com os seguintes conectores intercambiáveis.
Capô e carcaça para H6B.
| Fornecedor | Inserção de plugue | Inserção de soquete |
| SMICO | SO-HEE-010-MC | SO-HEE-010-FC |
| H | 09320103001 | 09320103101 |
| ILME | ||
| TE | ||
| LAPP EPIC | 10.1804C0 | 10.1814C0 |
| FÊNIX | 1584774 | 1584703 |
| MOLEX | ||
| WEIDMULLER | HDC HEE 10 MC | HDC HEE 10 FC |
| WIELAND | 70.810.1056.0 | 70.800.1056.0 |
| ANFENOL |
Como escolher conectores SMICO para serviços pesados:
1. Escolha o inserto que você precisa: quantos pinos você precisa, amperagem, voltagem, tipo de parafuso ou tipo de crimpagem
2. Escolha o capô e a caixa: entrada superior ou entrada lateral, montagem em antepara ou montagem em superfície
3. Escolha o tamanho do prensa-cabo, prensa-cabo de plástico ou metal
4. Se for do tipo crimpagem, você precisa escolher o tamanho correto dos pinos
